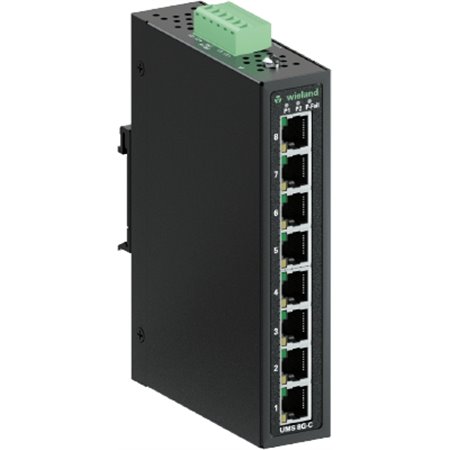

WIENET UMS 8G-C Switch Ethernet Industriale Unmanaged Gigabit 8 porte RJ45
Il Wieland wienet IP SWITCH UMS 8G-C è uno switch Ethernet industriale non gestito progettato per applicazioni in ambienti difficili. Grazie alle 8 porte RJ45 10/100/1000 Mbps, garantisce comunicazioni dati affidabili e ad alta velocità all’interno di sistemi di automazione, impianti industriali e infrastrutture di rete.
Il dispositivo è ideale per l’installazione su guida DIN in quadri elettrici e offre una struttura metallica robusta, protezione IP30 e un ampio intervallo di temperatura operativa.
Caratteristiche principali
-
8 porte RJ45 10/100/1000BASE-T(X) per connessioni Ethernet industriali ad alta velocità
-
Funzionamento non gestito (Plug & Play) — nessuna configurazione richiesta
-
Alimentazione ridondante 12–48 VDC (ingressi P1, P2)
-
Protezione da sovratensione e inversione di polarità integrata
-
Custodia metallica IP30 per montaggio su guida DIN (secondo EN 60715)
-
Ampio range di temperatura operativa: da –10 °C a +60 °C
-
LED di stato per monitoraggio alimentazione, rete e attività di trasmissione
-
Conforme agli standard Ethernet IEEE 802.3, 802.3u, 802.3x, 802.3ab (Gigabit)
Specifiche tecniche
| Parametro | UMS 8G-C |
|---|---|
| Porte Ethernet (RJ45) | 8 × 10/100/1000BASE-T(X) |
| Velocità di trasmissione | Fino a 1000 Mbps full duplex |
| Supporto Jumbo Frame | 9 kBytes |
| Tipo di switch | Non gestito |
| Isolamento porta RJ45 | Integrato |
| Alimentazione | 12 – 48 VDC (ridondante, P1 / P2) |
| Consumo tipico | 5.8 W |
| Protezione sovratensione | Sì |
| Protezione inversione polarità | Sì |
| Temperatura operativa | –10 °C … +60 °C |
| Temperatura di stoccaggio | –40 °C … +85 °C |
| Umidità ammessa | 10 – 95 %, senza condensa |
| Custodia | Metallo, IP30 |
| Montaggio | Guida DIN (35 mm, EN 60715) |
| Dimensioni (L × A × P) | 104 × 95 × 42 mm |
| Peso | 450 g |
| Conformità | CE, FCC Class A, UL 62368-1 |
| Norme EMC | EN 61000-4-2/3/4/5/6, EN 61000-6-2, EN 61000-6-4 |
LED di segnalazione
| Indicatore | Colore | Significato |
|---|---|---|
| P1 / P2 | Verde | Alimentazione attiva su P1/P2 |
| P-Fail | Rosso | Guasto alimentazione o dispositivo |
| RJ45 Verde | Verde fisso | Collegato alla rete |
| RJ45 Verde lampeggiante | Verde lampeggiante | Dati in trasmissione |
| RJ45 Giallo | Giallo | Collegato a rete 10 Mbps o non collegato |
| RJ45 Giallo lampeggiante | Giallo lampeggiante | Dati trasmessi a 100/1000 Mbps |
Installazione
-
Installazione rapida su guida DIN tramite sistema a scatto.
-
Collegamento con morsettiera a vite per alimentazione (sezione cavi 0,5–2,5 mm²).
-
Possibilità di doppia alimentazione per ridondanza (P1, P2).
-
Collegamento in rete tramite cavi RJ45 standard UTP/STP Cat5e o superiori.
Applicazioni tipiche
-
Automazione industriale e controllo di processo
-
Impianti di produzione e linee robotizzate
-
Sistemi di videosorveglianza IP
-
Reti di comunicazione per macchinari e sensori
-
Edifici intelligenti e infrastrutture industriali
- Tensione D'Ingresso VDC (Range)
- 12-48
- Temperatura di Lavoro
- -10°C / +60°C
- N° Porte
- 8
- Grado Protezione IP
- IP30
- Formato Meccanico di Montaggio
- Din Rail
- Certificazioni
- CE
UKCA
UL - Porte PoE (Power over Ethernet)
- Gigabit Ethernet (1 Gbps)
