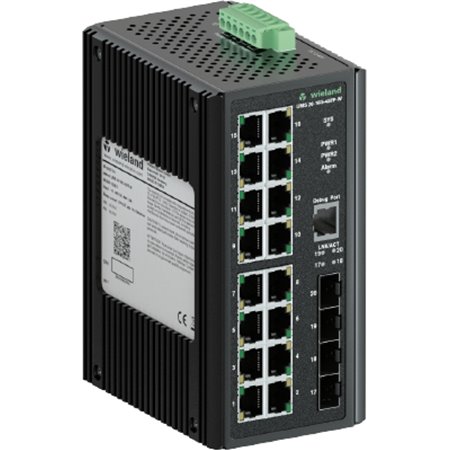

WIENET UMS 20-16G-4SFP-W Switch Ethernet Industriale Unmanaged 16 porte Gigabit RJ45 e 4 slot SFP
Il Wieland wienet UMS 20-16G-4SFP-W è uno switch Ethernet industriale non gestito di fascia alta, progettato per garantire prestazioni Gigabit affidabili in ambienti industriali difficili e sistemi di automazione complessi.
Dotato di 16 porte RJ45 Gigabit (10/100/1000BASE-T(X)) e 4 slot SFP (Small Form-factor Pluggable) per moduli in fibra ottica, offre grande flessibilità nella realizzazione di reti ibride rame/fibra e nella distribuzione dei segnali su lunghe distanze.
La struttura metallica robusta, la protezione IP30, la ridondanza di alimentazione 12–48 VDC e l’ampio intervallo di temperatura operativa assicurano continuità e sicurezza anche nelle condizioni più estreme.
Caratteristiche principali
-
16 porte Gigabit Ethernet (10/100/1000 Mbps) RJ45
-
4 slot SFP per moduli in fibra ottica (100/1000 Mbps)
-
Plug & Play (non gestito) – nessuna configurazione richiesta
-
Alimentazione ridondante 12–48 VDC (P1/P2)
-
Protezione integrata da inversione di polarità e sovratensione
-
Alloggiamento metallico IP30 per montaggio su guida DIN (EN 60715)
-
Ampio intervallo di temperatura operativa: –40 °C ÷ +85 °C
-
LED di stato per alimentazione, attività di rete e trasmissione dati
-
Conformità EMC e sicurezza industriale secondo standard internazionali
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Tipologia | Switch Ethernet industriale non gestito |
| Porte RJ45 Ethernet | 16 × 10/100/1000BASE-T(X) |
| Slot SFP | 4 × SFP 100/1000 Mbps (fibra ottica) |
| Standard Ethernet supportati | IEEE 802.3, 802.3u, 802.3ab, 802.3x, 802.3z |
| Metodo di switching | Store and Forward |
| Dimensione Jumbo Frame | 9.216 bytes |
| Tabella MAC address | 8K |
| Dimensione buffer pacchetti | 4,1 Mbit |
| Banda di commutazione | 40 Gbps |
| Porta debug | RS-232 (RJ45) |
| Alimentazione d’ingresso | 12–48 VDC ridondante (P1/P2) |
| Assorbimento massimo | 1,5 A |
| Potenza assorbita | 11,5 W |
| Contatto relè di allarme | 24 VDC, 1 A |
| Protezione alimentazione | Sì (inversione di polarità e sovratensione) |
| Temperatura operativa | –40 °C ÷ +85 °C |
| Temperatura di stoccaggio | –40 °C ÷ +85 °C |
| Umidità relativa ammessa | 10 ÷ 95 %, senza condensa |
| Montaggio | Guida DIN 35 mm (EN 60715) |
| Grado di protezione | IP30 |
| Custodia | Metallo, colore nero |
| Peso | ca. 1.060 g |
| MTBF (a 25 °C) | 1.430.341 h |
| Sezione conduttori | 0,35 – 2,5 mm² (AWG 22–AWG 12) |
| Lunghezza spellatura | 7–8 mm |
| Connessioni | Morsettiera a vite 6 poli |
| Norme EMC | EN 61000-4-2/3/4/5/6, EN 55032, EN 50124-1 |
| Sicurezza elettrica | UL 61010-2-201, UL 62368-1 |
| Certificazioni | CE, FCC Class A |
LED di segnalazione
| Indicatore | Colore | Significato |
|---|---|---|
| PWR1/PWR2 | Verde | Alimentazione attiva su P1/P2 |
| Spento | Alimentazione non collegata | |
| SYS | Verde | Switch operativo |
| Spento | Switch non pronto | |
| Alarm (P-Fail) | Rosso | Guasto alimentazione o dispositivo |
| Spento | Nessun errore | |
| RJ45/SFP | Verde fisso | Collegato alla rete (100/1000 Mbps) |
| Verde lampeggiante | Trasmissione dati | |
| Giallo | Collegato a 10 Mbps o non connesso | |
| Giallo lampeggiante | Dati in trasmissione |
Installazione
-
Montaggio su guida DIN con fissaggio rapido a scatto.
-
Collegamento alimentazione tramite morsettiera a vite 6 poli.
-
Supporto per alimentazione ridondante (P1/P2) per maggiore continuità operativa.
-
Connessione di rete con cavi RJ45 (Cat5e o superiore) o moduli SFP in fibra ottica.
-
Allarme relè per segnalazione di guasti di alimentazione o dispositivi.
Applicazioni
-
Automazione industriale e controllo di processo
-
Reti di comunicazione miste rame/fibra
-
Sistemi di videosorveglianza e sicurezza
-
Infrastrutture energetiche, trasporti e reti ferroviarie
-
Impianti outdoor e ambienti a temperature estreme
- Tensione D'Ingresso VDC (Range)
- 12-48
- Temperatura di Lavoro
- -10°C / +60°C
- N° Porte
- 16
- Grado Protezione IP
- IP30
- Formato Meccanico di Montaggio
- Din Rail
- Certificazioni
- CE
UKCA
UL - Porte PoE (Power over Ethernet)
- Gigabit Ethernet (1 Gbps)
