L'immagine prodotto potrebbe leggermente differire in quanto rappresentativa della famiglia e non del modello.

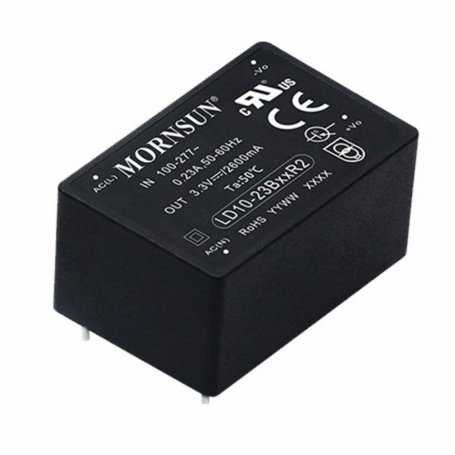

LD10-23BxxR2 Alimentatore AC/DC Mornsun 10W Tensioni 3.3V 5V 9V 12V 15V 24V DIP
Descrizione
L'alimentatore AC DC Mornsun della serie LD10-23BxxR2 ha un'uscita singola da 10W, con una tensione di ingresso (85 - 305VAC/100 - 430VDC), con tensioni di uscita 3.3V 5V 9V 12V 15V 24V
La serie LD10-23BxxR2 è stata appositamente progettata per applicazioni industriali, di potenza, elettrodomestici, strumentazione, comunicazione e civili.
Caratteristiche:
- Alta efficienza fino all'85%
- Intervallo di tensione in ingresso ultra ampio da 85 a 305 VAC e da 100 a 430 VDC
- Intervallo di temperatura ambiente di funzionamento: da -40 ℃ a + 85 ℃
- Consumo energetico a vuoto <0,1 W
- Applicazione a un'altitudine di 5000 m
- Le prestazioni EMI soddisfano CISPR32 / EN55032 CLASSE B, EN55014
- Approvazione di sicurezza IEC / EN / UL62368 / EN60335 / EN61558
- Package DIP
- Dimensioni: DIP package 40x25.40x21mm / A2S chassis mounting 76x31.50x29.80mm / A4S Din-Rail mounting 76x31.50x34.40mm
Applicazioni:
- Industriali
Il nostro voto:
- Affidabilità
- Prezzo
- Caratteristiche
- ⚡⚡⚡⚡
- ⚡⚡⚡⚡⚡
- ⚡⚡⚡
Specifiche tecniche principali
| MODELLO* | LD10-23B03R2 | LD10-23B05R2 | LD10-23B09R2 | LD10-23B12R2 | LD10-23B15R2 | LD10-23B24R2 | ||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Potenza di uscita (W) | 8.6W | 10W | 10W | 10W | 10W | 10W | ||||||||||||||||||||||||||||||||
|
Tensione e corrente di uscita nominali (Vo/Io) |
3.3V/2600mA | 5V/2000mA | 9V/1100mA | 12V/830mA | 15V/660mA | 24V/410mA | ||||||||||||||||||||||||||||||||
| Efficienza a 230VAC (%) Typ |
74% | 79% | 81% | 84% | 84% | 85% | ||||||||||||||||||||||||||||||||
|
Carico capacitivo |
6600 | 5000 | 3600 | 2000 | 820 | 470 | ||||||||||||||||||||||||||||||||
| PFC | NO | |||||||||||||||||||||||||||||||||||||
| Certificazione | UL/CE/CB | |||||||||||||||||||||||||||||||||||||
| Per acquisti e campionature | CONTATTACI | |||||||||||||||||||||||||||||||||||||
Nota: * Utilizzare il suffisso "A2S" per il telaio e il suffisso "A4S" per il montaggio su guida DIN
Scopri maggiori informazioni sugli alimentatori AC-DC con tensione di ingresso 85-305VAC
Scheda tecnica
- Tensione Uscita VDC
- 3,3
5
9
12
15
24 - Tensione Ingresso VAC
- 85~305VAC
85~305VAC - Temperatura di Lavoro
- -40°C / +85°C
- Rating
- 453
- Potenza W
- 10
- PFC
- No
- Formato Meccanico di Montaggio
- Circuito Stampato - PCB
- Efficienza
- 85%
- Dimensioni
- A2S chassis mounting 76x31.50x29.80mm
A4S Din-Rail mounting 76x31.50x34.40mm
DIP package 40x25.40x21mm - Corrente Uscita A
- 0.41
0.66
0.83
1.1
2
2.6 - Certificazioni
- CB
CE
UL - Applicazioni
- Automazione Industriale
- Tensione Ingresso VAC (Nominale)
- 110
220 - Famiglia Prodotto
- LD10-23BxxR2
