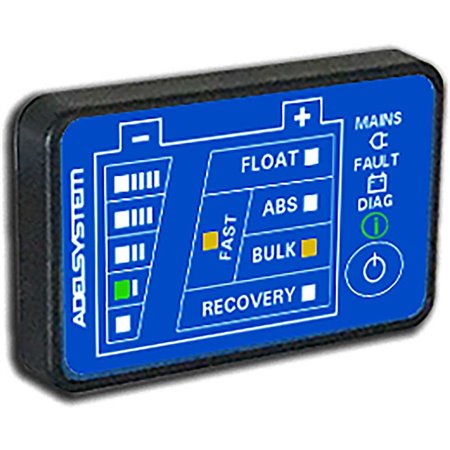

Adelsystem DPY353 – Display Multifunzione per Reti ADELBus

Funzionalità

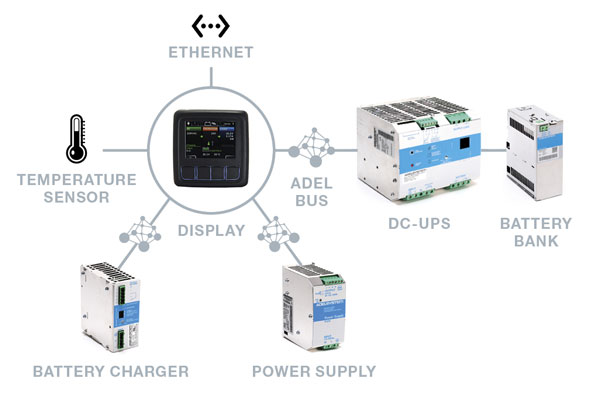

• Monitoraggio dei dispositivi CBI tramite rete ADELBus

• Stato di carica della batteria (SOC) e corrente di carica

• Stato di rete o funzionamento in backup

• Diagnostica completa del sistema

• Rilevamento allarmi: batteria guasta, sistema guasto

• Tasto di avvio del CBI da batteria (senza alimentazione di rete)

• Selezione della corrente e dello stato di carica

• Segnalazioni acustiche integrate

• Connessione diretta ai dispositivi tramite porta RJ45

Caratteristiche Tecniche

Tensione di alimentazione: 9 – 72 VDC
Assorbimento tipico:

• 0,03 A @ 24 VDC

• 0,01 A @ 12 VDC
  Consumo massimo con retroilluminazione al 100%: 0,05 A @ 9 VDC
  Display: LED con ampio angolo di visione
  Controlli: 1 pulsante tattile
  Interfaccia dati: RJ45 (Aux1 Input/Output)

Condizioni Ambientali

Temperatura operativa: -25 °C ÷ +70 °C
Temperatura di stoccaggio: -40 °C ÷ +85 °C
Umidità relativa (senza condensa): 95% a 25 °C (IEC 60721)
Vibrazioni: IEC 60068-2-6
Urti: 30 g in tutte le direzioni
Altitudine operativa: fino a 2.000 m

Costruzione e Protezione

Grado di protezione:

• Frontale: IP65

• Posteriore: IP32
  Materiale della scocca: Policarbonato
  Dimensioni (L x H x P): 65 x 40 x 7 mm
  Foro di montaggio: Ø 28 mm
  Peso: circa 0,1 kg
  Classe di protezione: III
  MTBF: > 700.000 ore (con spegnimento automatico retroilluminazione dopo 30 secondi)

Conformità e Certificazioni

• Direttive CE: EMC 2014/30/EU, LVD 2014/35/EU, RoHS 2011/65/EU (e 2015/863/EU)

• Norme EMC: EN 61000-6-2, EN 61000-6-3

• Sicurezza elettrica:

  • EN 60204 (macchinari)

  • EN/IEC 62368-1 (IT e telecomunicazioni)

  • EN/IEC 61010 (strumentazione)
