1. Introduzione: Perché l'Alimentazione Critica non è un Optional
Con l'esplosione dell'IoT, delle infrastrutture IT e dei sistemi mission-critical, un UPS non è più un semplice accessorio, ma il cuore pulsante della continuità operativa. La rete elettrica non è una risorsa stabile; è un ecosistema turbolento.
Per progettare un sistema efficace, dobbiamo prima identificare i 9 problemi frequenti della rete elettrica e i loro impatti diretti sulle vostre operazioni:
- Interruzione dell'alimentazione (Blackout): Perdita completa della tensione causata da guasti o eventi atmosferici. Impatto: Danni all'hardware e perdita massiva di dati.
- Caduta di potenza: Calo di breve durata spesso dovuto all'avvio di carichi pesanti nelle vicinanze. Impatto: Blocco delle apparecchiature e riduzione della vita utile dei componenti elettronici.
- Sovratensione (Picco): Variazione rapida di alta tensione (sopra il 110%). Impatto: Tensioni di rete superiori a 6000V che possono distruggere i circuiti.
- Sottotensione (Calo): Riduzione prolungata della tensione per minuti o giorni. Impatto: Malfunzionamenti o arresti improvvisi delle macchine high-tech.
- Sovratensione (Prolungata): Aumento costante della tensione di rete. Impatto: Perdita di dati, tremolio degli schermi e danni hardware permanenti.
- Disturbo sulla linea elettrica: Variazioni della forma d'onda (RFI/EMI). Impatto: Interferenze nelle comunicazioni radio e video, errori nei dati.
- Variazione di frequenza: Instabilità nella frequenza nominale (Hz). Impatto: Motori che funzionano a velocità errata, surriscaldamento e degrado.
- Transitori di commutazione: Sottotensione istantanea (nanosecondi). Impatto: Degrado silenzioso dei componenti e guasti precoci.
- Distorsione armonica: Distorsione della forma sinusoidale normale causata da carichi non lineari. Impatto: Errori di comunicazione, surriscaldamento dei cavi e dell'hardware.
2. Topologia Offline (VFD): Protezione Essenziale per Carichi Non Critici - Serie 3 di Eaton
La tecnologia Offline (VFD - Voltage and Frequency Dependent), incarnata dalla Serie 3 di Eaton, rappresenta la proposta "entry-level". In condizioni normali, l'UPS alimenta il carico direttamente dalla rete, limitandosi a caricare le batterie. Solo in caso di anomalia passa alla modalità batteria.
Consulenza Tecnica: Consigliamo questa soluzione esclusivamente per postazioni PC domestiche o piccoli uffici dove il costo è il fattore primario e la qualità della rete elettrica è generalmente accettabile. Risolve efficacemente i primi 3 problemi di rete (Interruzioni, Cali, Picchi).
PRO
- Costo contenuto (Capex basso)
- Estrema facilità d'uso
- Alta efficienza in modalità normale
CONTRO
- Non isola dai disturbi di linea
- Il tempo di commutazione a batteria potrebbe essere critico per carichi ultra-sensibili
- Sconsigliata in ambienti industriali
3. Topologia Line-Interactive (VI): L'Equilibrio per l'Ufficio e il Settore IT
La Serie 5 di Eaton utilizza la tecnologia Line-Interactive (VI - Voltage Independent). Il cuore di questo sistema è il circuito Buck-Boost, un regolatore automatico che corregge le fluttuazioni di tensione (sotto e sovratensioni) senza scaricare le batterie.
Analisi dell'Architetto: Questa topologia risolve 5 problemi su 9. Grazie al monitoraggio tramite microprocessore, è lo standard ideale per server aziendali e reti IT distribuite.
"L'adozione del circuito Buck-Boost è strategica: compensando elettronicamente le variazioni di tensione, preserviamo la vita utile delle batterie per i momenti di reale necessità, abbattendo i costi di manutenzione nel medio periodo."
4. Topologia Online a Doppia Conversione (VFI): Massima Protezione Mission-Critical
Per ambienti dove il "downtime" non è contemplato, la Serie 9 di Eaton è l'unica scelta professionale. La tecnologia Online (VFI - Voltage and Frequency Independent) rigenera costantemente l'energia tramite una doppia conversione (AC->DC->AC). Questo crea un "muro elettrico" che isola totalmente il carico dalla rete.
Dettagli Tecnici Avanzati: Risolve tutti i 9 problemi di rete. È dotata di un Bypass Statico Interno, fondamentale per garantire la continuità del carico anche in caso di guasto interno o sovraccarico dell'UPS. Per massimizzare l'efficienza senza compromettere la sicurezza, integriamo tecnologie come:

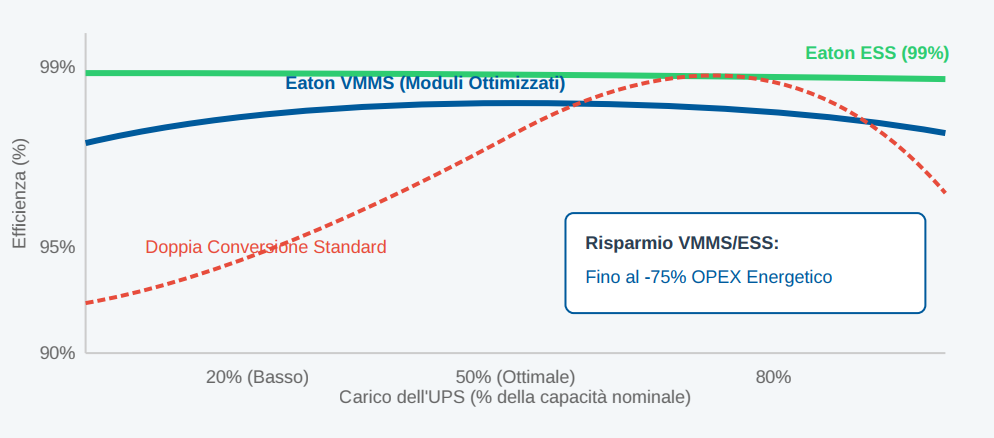

ESS (Energy Saver System): Permette di raggiungere un'efficienza del 99% quando la qualità della rete è buona.
VMMS (Variable Module Managed System): Ottimizza l'efficienza dei sistemi modulari sospendendo i moduli di potenza non necessari durante i bassi carichi.
Questa è la topologia obbligatoria per Data Center, apparecchiature mediche e processi industriali complessi.
5. Tabella Comparativa: Topologie vs Problemi di Rete
Matrice di Protezione Elettrica
Confronto dei livelli di protezione in base alla tecnologia dei sistemi UPS
| Problema Elettrico | Serie 3 (Offline) | Serie 5 (Line-Interactive) | Serie 9 (Online) |
|---|---|---|---|
| 1. Interruzione (Blackout) | Sì | Sì | Sì |
| 2. Caduta di potenza | Sì | Sì | Sì |
| 3. Sovratensione (Picco) | Sì | Sì | Sì |
| 4. Sottotensione (Calo) | No | Sì | Sì |
| 5. Sovratensione (Prolungata) | No | Sì | Sì |
| 6. Disturbo sulla linea | No | No | Sì |
| 7. Variazione frequenza | No | No | Sì |
| 8. Transitori commutazione | No | No | Sì |
| 9. Distorsione armonica | No | No | Sì |
6. Oltre la Topologia: Fattori Determinanti per la Scelta Finale
Monofase vs Trifase
L'alimentazione monofase (230V) è adatta per carichi IT standard e uffici. Tuttavia, per infrastrutture industriali o data center ad alta densità, l'alimentazione trifase (400V) è indispensabile per garantire efficienza, bilanciamento dei carichi e gestione di potenze elevate.
Ridondanza (N+1, 2N)
La disponibilità del sistema aumenta con la ridondanza. Una configurazione N+1 (moduli di potenza aggiuntivi) protegge dai guasti dei singoli componenti, mentre una 2N (sistemi completamente duplicati) elimina ogni singolo punto di guasto (SPOF) nell'intera catena di alimentazione.
Strategia TCO e Innovazione Tecnologica

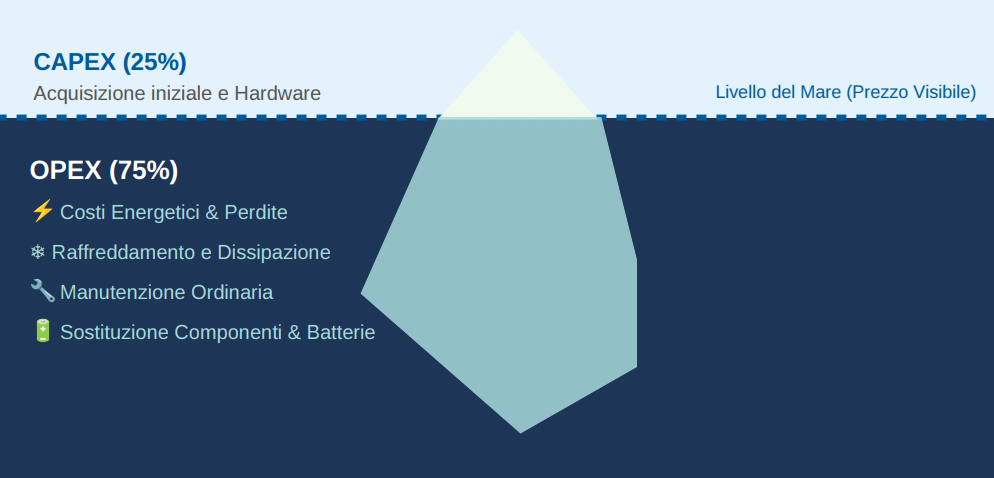

L'acquisto di un UPS non è un costo, ma un investimento. Il 75% del Total Cost of Ownership (TCO) è composto da costi operativi (Opex).
Efficienza: Un miglioramento di solo l'1% dell'efficienza su un carico di 100kW può generare risparmi energetici superiori a €12.000 nel ciclo di vita del prodotto.
Batterie al Litio vs VRLA: Sebbene le batterie VRLA siano economiche inizialmente, le batterie agli ioni di litio offrono una vita utile doppia o tripla, riducendo drasticamente i cicli di sostituzione e il TCO complessivo.
8. Metodologia di Progettazione Eaton: Checklist Finale
Prima di scegliere la vostra infrastruttura di protezione, verificate questi sei pilastri fondamentali:
- Tipo di Alimentazione: Avete bisogno di un sistema monofase o trifase in base alla rete dell'edificio?
- Dimensionamento Potenza: Avete calcolato il carico totale (kW) includendo un margine per l'espansione futura?
- Architettura: Preferite un sistema centralizzato (un unico grande UPS) o distribuito (UPS su ogni rack)?
- Autonomia e Accumulo: Qual è il tempo di backup richiesto? Avete valutato il vantaggio economico del Litio rispetto al VRLA?
- Livello di Ridondanza: Il carico è così critico da richiedere una configurazione N+1 o 2N?
- Automazione e Cloud: Desiderate integrare l'UPS nel sistema di gestione dell'edificio tramite protocolli SNMP, MQTT o monitoraggio remoto Cyber-secured?
Progettare la continuità energetica richiede precisione chirurgica. Vi invitiamo a contattarciper tradurre queste specifiche in una soluzione tecnica personalizzata e ad alta efficienza.
