L'image du produit pourrait légèrement différer car elle est représentative de la famille et non du modèle.

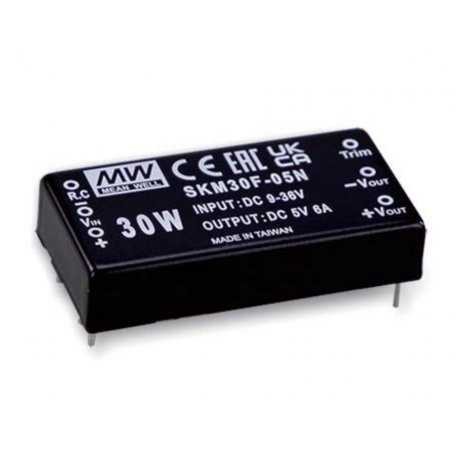

SKM30-N - Convertisseur DC/DC Mean Well - 30W - 2''x1'' - ultralarge
Modèles disponibles: SKM30F-05N, SKM30F-12N, SKM30F-15N, SKM30G-05N, SKM30G-12N, SKM30G-15N
La série SMK30-N offre des modèles de convertisseurs DC/DC à 30W isolés et réglables avec des boîtiers DIP 2''x1''. Tous les produits offrent des normes de broches internationales, une efficacité à l'89%, large plage de température de travail -40 - +90 °C, tension d'isolement 3KVDC E/S-E/S, conformément à la BS EN/EN55032 Classe A sans composants supplémentaires, protections contre les courts-circuits, surcharges, surtensions, en plus d'un ON/OFF à distance. La série présente deux versions avec différentes tensions en entrée. 9-36V et 18-75V 4:1 ultra large, parfaits pour tout type de système comme le contrôle industriel, les télécommunications et similaires.
Caractéristiques:
- DIP 2''x1'' avec broches standard industrielles
- Tension en entrée 4:1 ultralarge
- Température de travail -40 - +90°C
- Aucune charge minimale requise
- Selon la norme BS EN/EN55032
- Efficacité jusqu'à 89%
- Protections contre les courts-circuits, la surcharge, la surtension
- Isolation 3KVDC I/O
- ON/OFF à distance et ajustement de la sortie
- 3 ans de garantie
Caractéristiques techniques principales
| MODÈLE | TENSION EN ENTRÉE | COURANT EN ENTRÉE | SORTIE | ||||
|---|---|---|---|---|---|---|---|
| TENSION EN ENTRÉE | TENSION EN ENTRÉE (SANS CHARGE) | TENSION EN ENTRÉE (CHARGE PLEINE) | TENSION DE SORTIE | SORTIE COURANT | EFFICACITÉ | CHARGE DE CONDENSATEUR | |
| SKM30F-05N | Nominale 12V, 24V (9-36V) | 120mA | 2941mA | 5V | 0-6000mA | 85% | 820 uF |
| SKM30F-12N | 30mA | 2907mA | 12V | 0-2500mA | 87% | 330 uF | |
| SKM30F-15N | 30mA | 2874mA | 15V | 0-2000mA | 87,5% | 220 uF | |
| SKM30G-05N | Nominale 24V, 48V (18-75V) |
100mA | 1453mA | 5V | 0-6000mA | 86% | 820 uF |
| SKM30G-12N | 25mA | 1437mA | 12V | 0-2500mA | 87,5% | 330 uF | |
| SKM30G-15N | 25mA | 1420mA | 15V | 0-2000mA | 88,5% | 220 uF | |
| Certification | CE / EAC / UKCA | ||||||
| Pour les achats et les échantillons | CONTACTEZ-NOUS | ||||||
- Tension d'isolement
- 3000
- Entrée VDC (nominale)
- 12
24
48 - Type de Réglage de Sortie
- Réglée
- Tension de sortie VDC
- 5
12
15 - Tension d'Entrée VDC (Gamme)
- 9~36VDC
18~75VDC - Température de Travail
- -40°C / +90°C
- Réglage DC/DC
- 4:1
- Puissance W
- 30
- Isolation Entrée/Sortie
- 3000V
- Garantie
- 3 Ans
- Format Mécanique d'Assemblage
- Circuit Imprimé - PCB
- Efficacité
- 85%
86.0%
87%
87.5%
88,5% - Dimensions
- 50.8*25.4*11.2mm
- Brochage DC/DC
- 2x1
- Courant de sortie mA
- 2000
2500
6000 - Certifications
- CE
