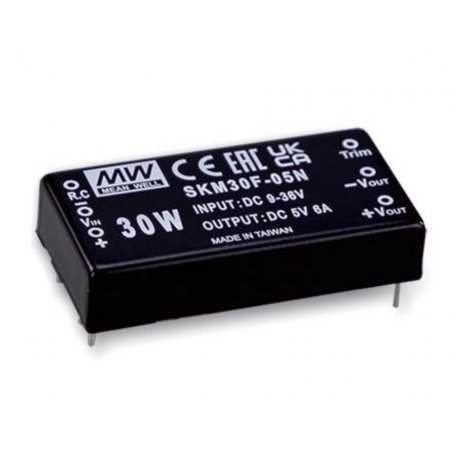

SKM30-N - Convertidor DC/DC Mean Well - 30W - 2''x1'' - ultrawide

3,50 € SKM30F-05N
3,50 € Parece que "SKM30F-12N" es un código o número de modelo, por lo que no necesita traducirse. Si tienes algún texto adicional o co
3,50 € SKM30F-15N
3,50 € It appears that "SKM30G-05N" is a product code or a model number, and such codes are typically universal and do not require tran
3,50 € Parece que "SKM30G-12N" es un código o modelo de un producto y no necesita ser traducido. Normalmente, los códigos de productos
3,50 € SKM30G-15N
Descripción

Modelos disponibles: SKM30F-05N, SKM30F-12N, SKM30F-15N, SKM30G-05N, SKM30G-12N, SKM30G-15N

La serie SMK30-N ofrece modelos de convertidores DC/DC a 30W aislados y ajustables con carcasa DIP 2''x1''. Todos los productos ofrecen estándares de pines internacionales, eficiencia en la89%, amplio rango de temperatura de trabajo -40 - +90 °C, tensión de aislamiento 3KVDC E/S-E/S, de acuerdo con la norma BS EN/EN55032 Clase A sin componentes adicionales, protecciones contra cortocircuitos, sobrecargas, sobretensiones, además de un encendido/apagado remoto. La serie presenta dos versiones con diferentes tensiones de entrada. 9-36V y 18-75V 4:1 ultra ancho, perfectos para cualquier tipo de sistema como control industrial, telecomunicaciones y similares.

Características:

  • DIP 2''x1'' con pines estándar industriales
  • Tensión de entrada 4:1 ultraamplia
  • Temperatura de trabajo -40 - +90°C
  • No se requiere carga mínima
  • De acuerdo con la norma BS EN/EN55032
  • Eficiencia hasta el 89%
  • Protecciones contra cortocircuito, sobrecarga, sobretensión
  • Aislamiento 3KVDC I/O
  • ON/OFF remoto y ajuste de salida
  • 3 años de garantía

Especificaciones técnicas principales

MODELO TENSIÓN EN ENTRADA CORRIENTE EN ENTRADA SALIDA
  TENSIÓN EN ENTRADA TENSIÓN EN ENTRADA (SIN CARGA) TENSIÓN EN ENTRADA (CARGA COMPLETA) TENSIÓN DE SALIDA CORRIENTE DE SALIDA EFICIENCIA CARGA DE CONDENSADOR
SKM30F-05N Nominal 12V, 24V (9-36V) 120mA 2941mA 5V 0-6000mA 85% 820 uF
SKM30F-12N 30mA 2907mA 12V 0-2500mA 87% 330 uF
SKM30F-15N 30mA 2874mA 15V 0-2000mA 87.5% 220 uF
SKM30G-05N Nominal 24V, 48V (18-75V)
 		 100mA 1453mA 5V 0-6000mA 86% 820 uF
SKM30G-12N 25mA 1437mA 12V 0-2500mA 87,5% 330 uF
SKM30G-15N 25mA 1420mA 15V 0-2000mA 88,5% 220 uF
Certificación CE / EAC / UKCA
Para compras y muestras CONTÁCTANOS



Archivos adjuntos

SKM30-N Datasheet

file_download Descargar (142.96KB)

Hoja de datos
Mean Well
SKM30F-05N
4711287486970
Tensión de Aislamiento
3000
VDC Entrada (Nominal)
12
24
48
Tipo de Ajuste de Salida
Regulada
Tensión de Salida VDC
5
12
15
Tensión de Entrada VDC (Rango)
9~36VDC
18~75VDC
Temperatura de Trabajo
-40°C / +90°C
Ajuste DC/DC
4:1
Potencia W
30
Aislamiento de entrada/salida
3000V
Garantía
3 Años
Formato Mecánico de Montaje
Circuito Impreso - PCB
Eficiencia
85%
86.0%
87%
87.5%
88,5%
Dimensiones
50.8*25.4*11.2mm
DC/DC Pinout
2x1
Corriente de Salida mA
2000
2500
6000
Certificaciones
CE
